أنابيب PE عالية الكثافة وتطبيقات مياه الضغط.
High-density PE pipes and pressure-water applications.
الجودة والمواصفاتQuality & Standards
المعايير وخصائص المواد والجداول الفنية الخاصة بمنتجات الشركة، مع إبراز مواصفة ISO 4427.
Standards, material properties, and technical tables for the company’s products, with ISO 4427 highlighted.
ISO4427
مواصفة أنابيب البولي إيثيلينPolyethylene piping standard
التصنيع وفق ISO 4427Manufacturing to ISO 4427
يذكر ملف الشركة أن أنابيب الكثافة العالية تُنتج وفق ISO 4427 وDIN 8074/75. لذلك أُضيفت المواصفة هنا بوضوح ضمن قسم الجودة، مع الجداول الموجودة في الكتالوج الجديد والتي تتضمن فئات الضغط والسماكات والأوزان.
The company profile states that high-density pipes are produced to ISO 4427 and DIN 8074/75. The standard is therefore presented clearly here together with the pressure, wall-thickness, and weight tables from the new catalogue.
المعايير الفنيةTechnical standards
مرجعيات التصنيع والأبعادManufacturing and dimension references
تُستخدم هذه المعايير لتصنيف الأنابيب وتحديد خصائصها وجداولها الفنية.
These standards are used to classify pipes and define their technical properties and dimensions.
الأبعاد والمتطلبات لأنابيب البولي إيثيلين عالية الكثافة.
Dimensions and requirements for high-density polyethylene pipes.
معيار فني لأنابيب البولي إيثيلين منخفضة الكثافة.
A technical standard for low-density polyethylene pipes.
معيار مستخدم إلى جانب DIN 8074 ضمن مواصفات أبعاد أنابيب PE.
Used alongside DIN 8074 in PE pipe dimensional specifications.
خصائص المادةMaterial properties

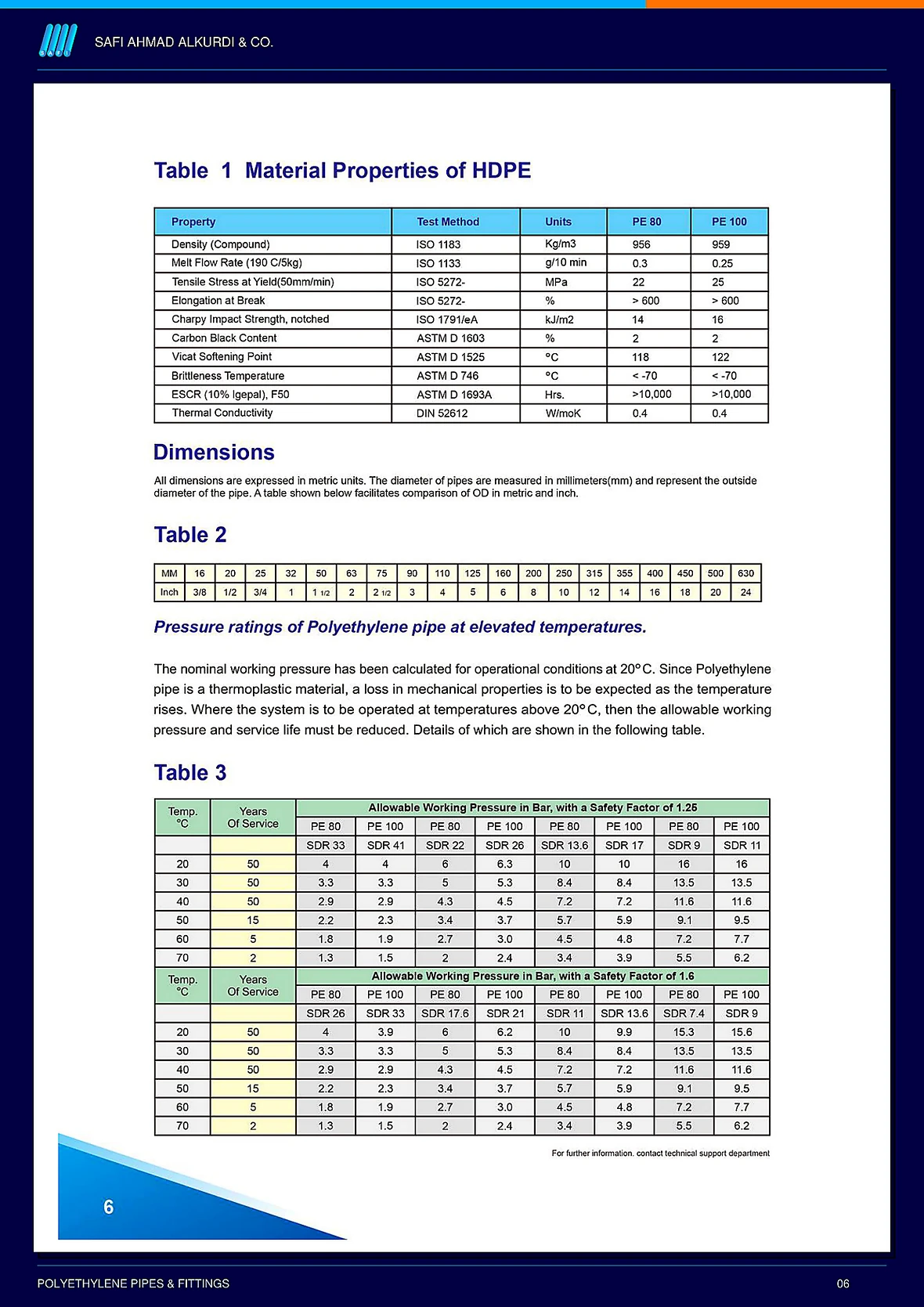

جدول خصائص HDPEHDPE material property table
القيم التالية توضّح الخصائص الفنية لمادتي PE80 وPE100.
The following values show the technical properties of PE80 and PE100.
| الخاصيةProperty | طريقة الاختبارTest method | الوحدةUnit | PE80 | PE100 |
|---|---|---|---|---|
| الكثافة للمركّبCompound density | ISO 1183 | kg/m³ | 956 | 959 |
| معدل تدفق المصهور 190°م/5 كغMelt flow rate 190°C/5 kg | ISO 1133 | g/10 min | 0.30 | 0.25 |
| إجهاد الخضوعTensile stress at yield | ISO 527-2 | MPa | 22 | 25 |
| الاستطالة عند القطعElongation at break | ISO 527-2 | % | > 600 | > 600 |
| مقاومة صدمة شاربي المحززةNotched Charpy impact strength | ISO 179/1eA | kJ/m² | 14 | 16 |
| محتوى الكربون الأسودCarbon black content | ASTM D1603 | % | 2 | 2 |
| نقطة ليونة فيكاتVicat softening point | ASTM D1525 | °C | 118 | 122 |
| درجة الهشاشةBrittleness temperature | ASTM D746 | °C | < -70 | < -70 |
| مقاومة التشقق البيئي ESCREnvironmental stress crack resistance | ASTM D1693A | hours | > 10,000 | > 10,000 |
| الموصلية الحراريةThermal conductivity | DIN 52612 | W/mK | 0.4 | 0.4 |

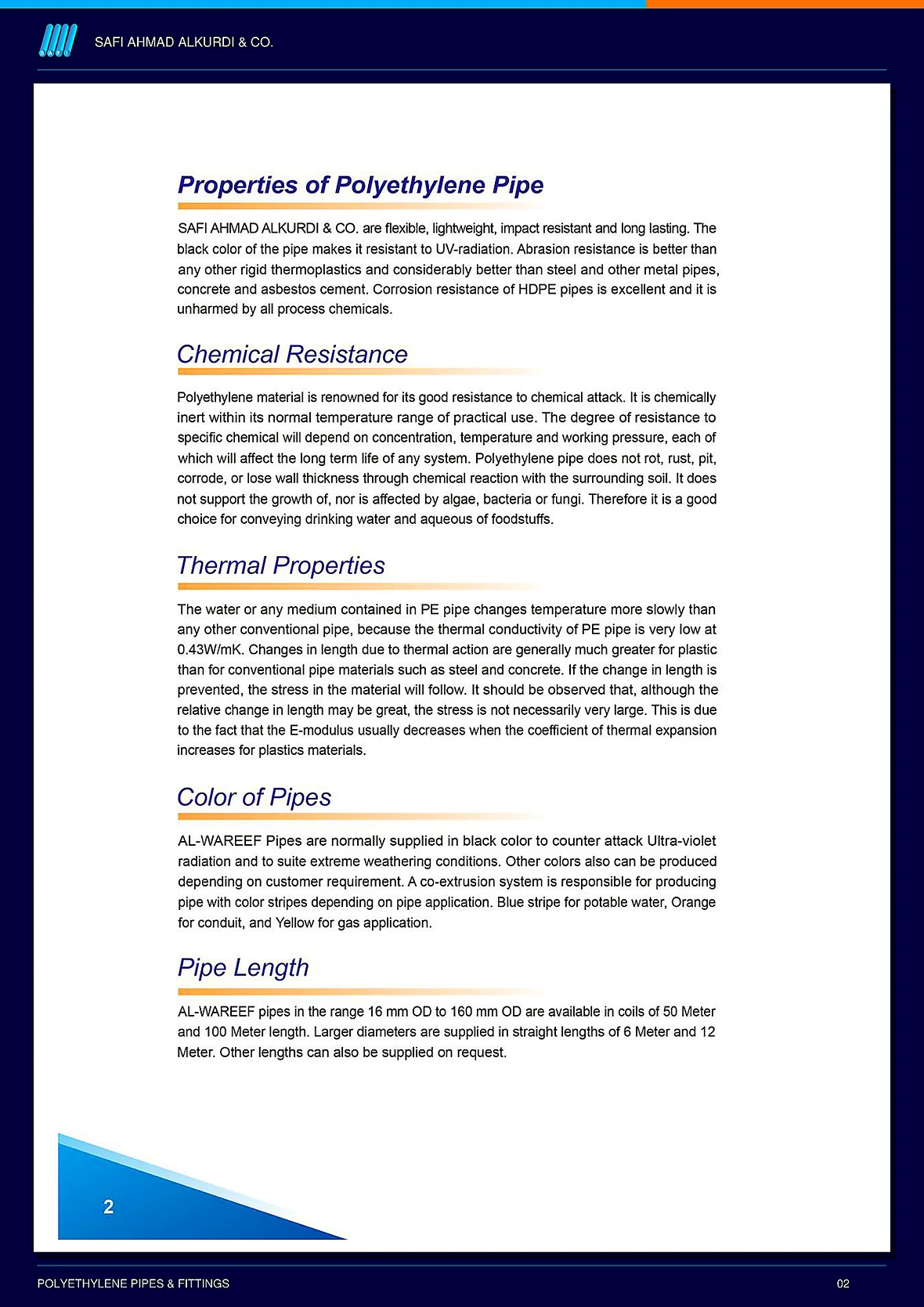

عوامل الأداءPerformance factors
خصائص تساعد على المتانة وطول الخدمةProperties that support durability and service life
01
مقاومة كيميائيةChemical resistance
مادة PE خاملة كيميائياً ضمن نطاق الاستخدام المعتاد، ولا تصدأ أو تتآكل مثل الأنابيب المعدنية.
PE is chemically inert within its normal service range and does not rust or corrode like metal pipe.
02
مقاومة التآكل والاحتكاكAbrasion resistance
تتميز أنابيب البولي إيثيلين بمقاومة عالية للتآكل مقارنةً بمواد أنابيب تقليدية عديدة.
Polyethylene pipes offer high abrasion resistance compared with many conventional pipe materials.
03
حماية من الأشعة فوق البنفسجيةUltraviolet protection
اللون الأسود ومحتوى الكربون يساعدان على تحمل التعرض الخارجي والعوامل الجوية.
Black coloring and carbon-black content support outdoor and weather resistance.
04
مرونة وخفة وزنFlexibility and low weight
تسهّل المرونة وخفة الوزن النقل والتركيب وتغيير الاتجاه في عدد من التطبيقات.
Flexibility and low weight support handling, installation, and directional changes.
05
خصائص حراريةThermal properties
الموصلية الحرارية المنخفضة تجعل تغير حرارة الوسط داخل أنبوب PE أبطأ من أنابيب تقليدية.
Low thermal conductivity slows temperature change of media inside PE pipe compared with conventional pipe.
06
ألوان وخطوط تعريفيةIdentification colors and stripes
يمكن إنتاج خطوط تعريفية زرقاء للمياه وبرتقالية للقنوات وصفراء للغاز حسب نوع الاستخدام.
Identification stripes can be blue for water, orange for conduit, and yellow for gas applications.

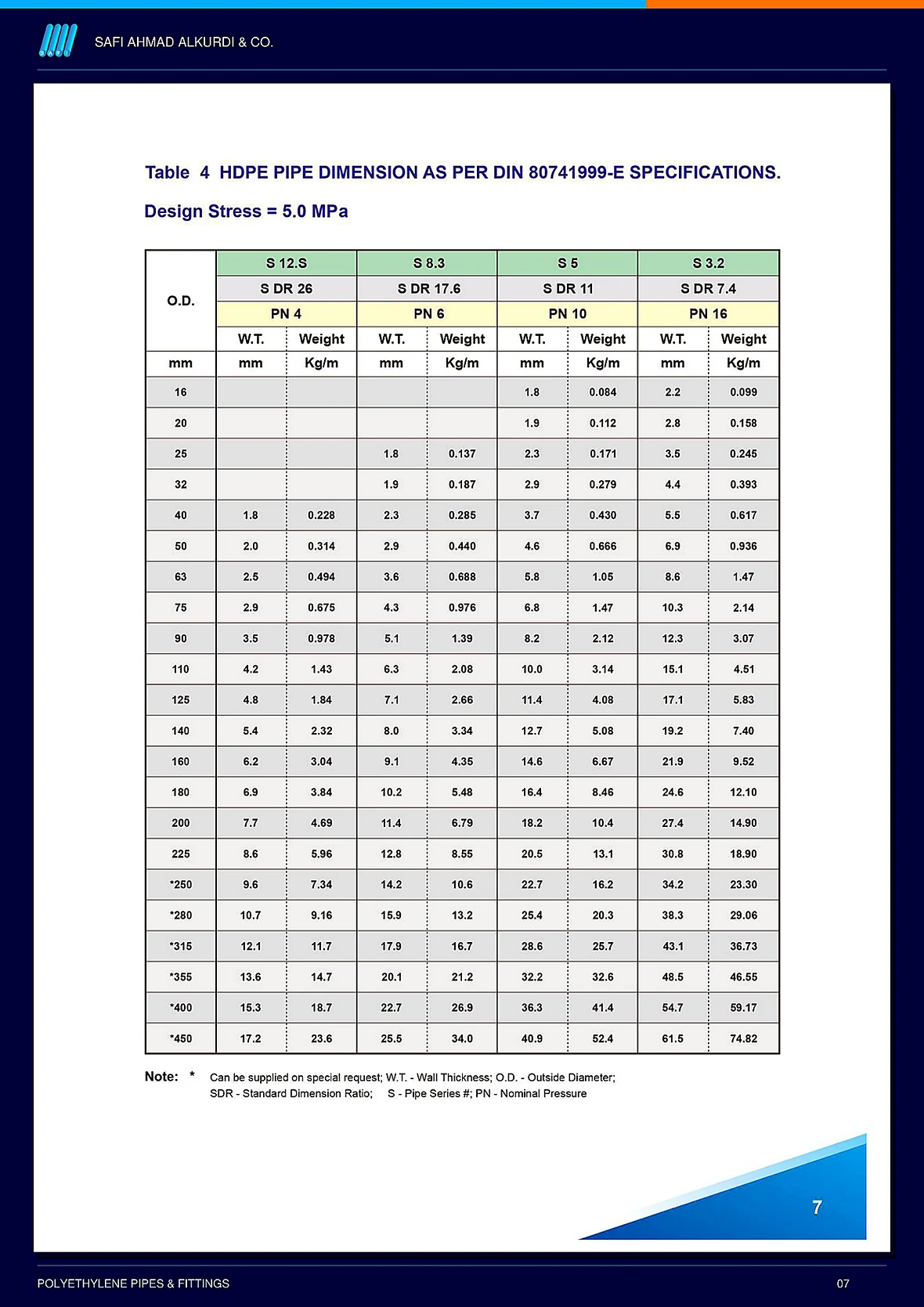

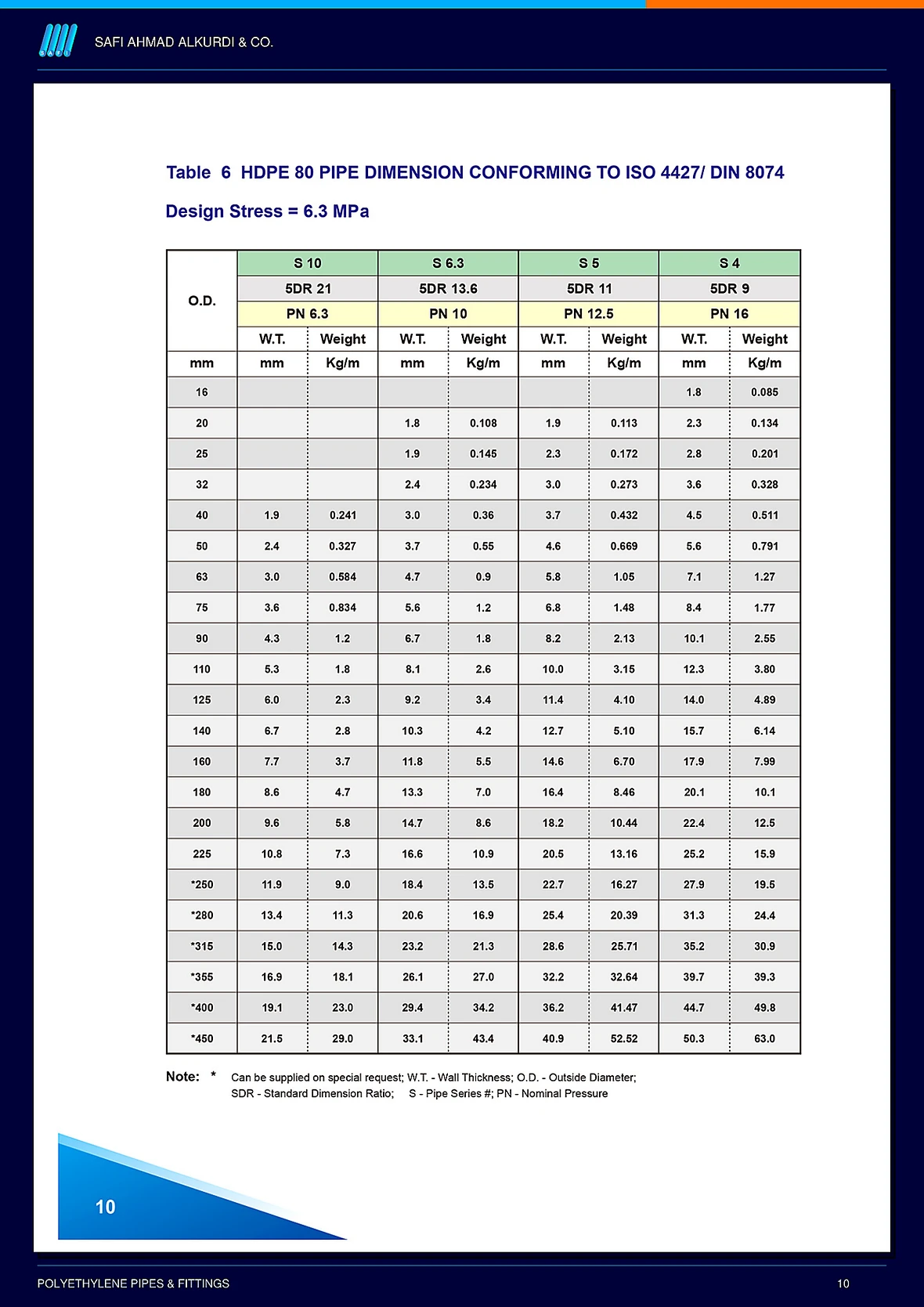

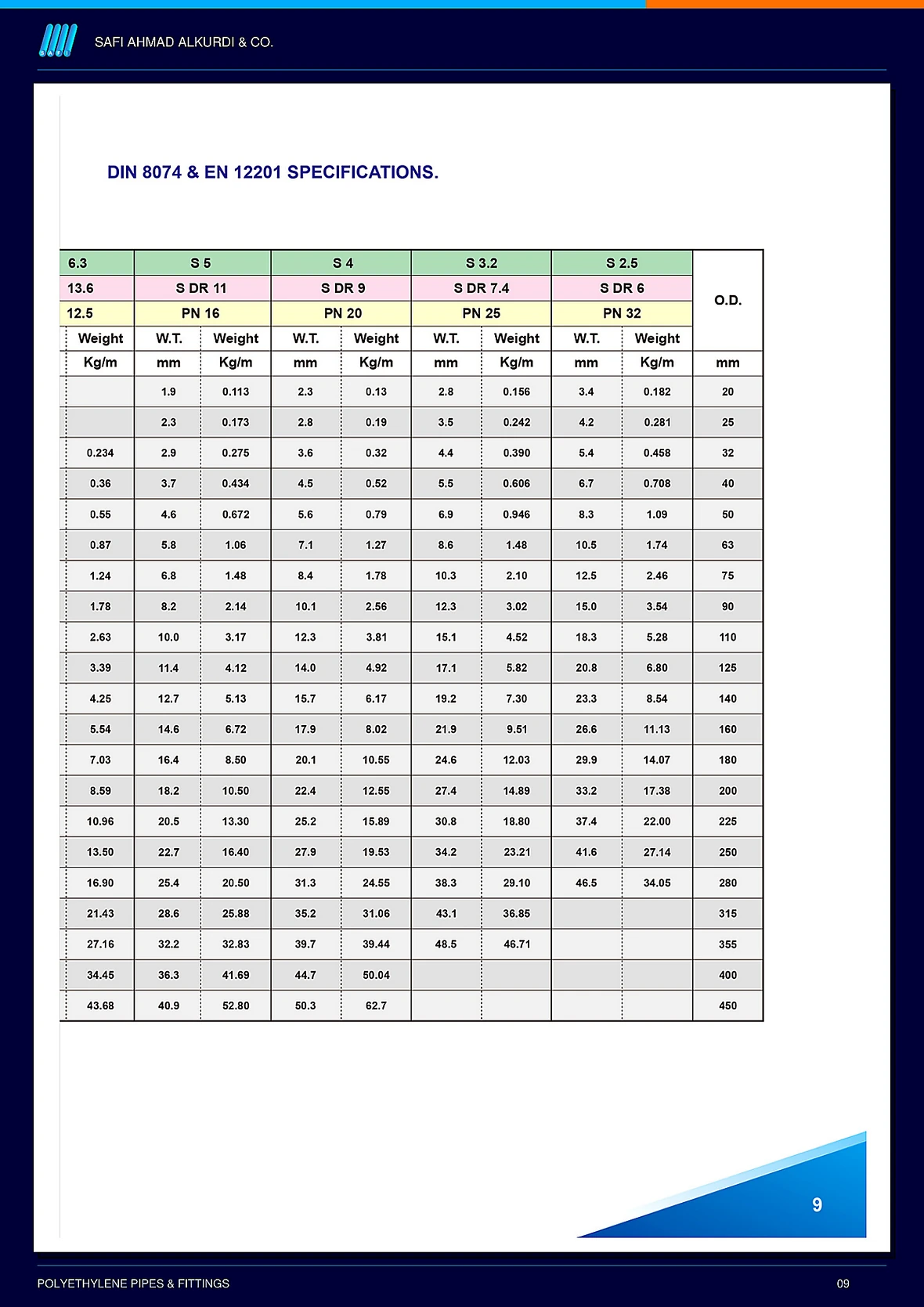

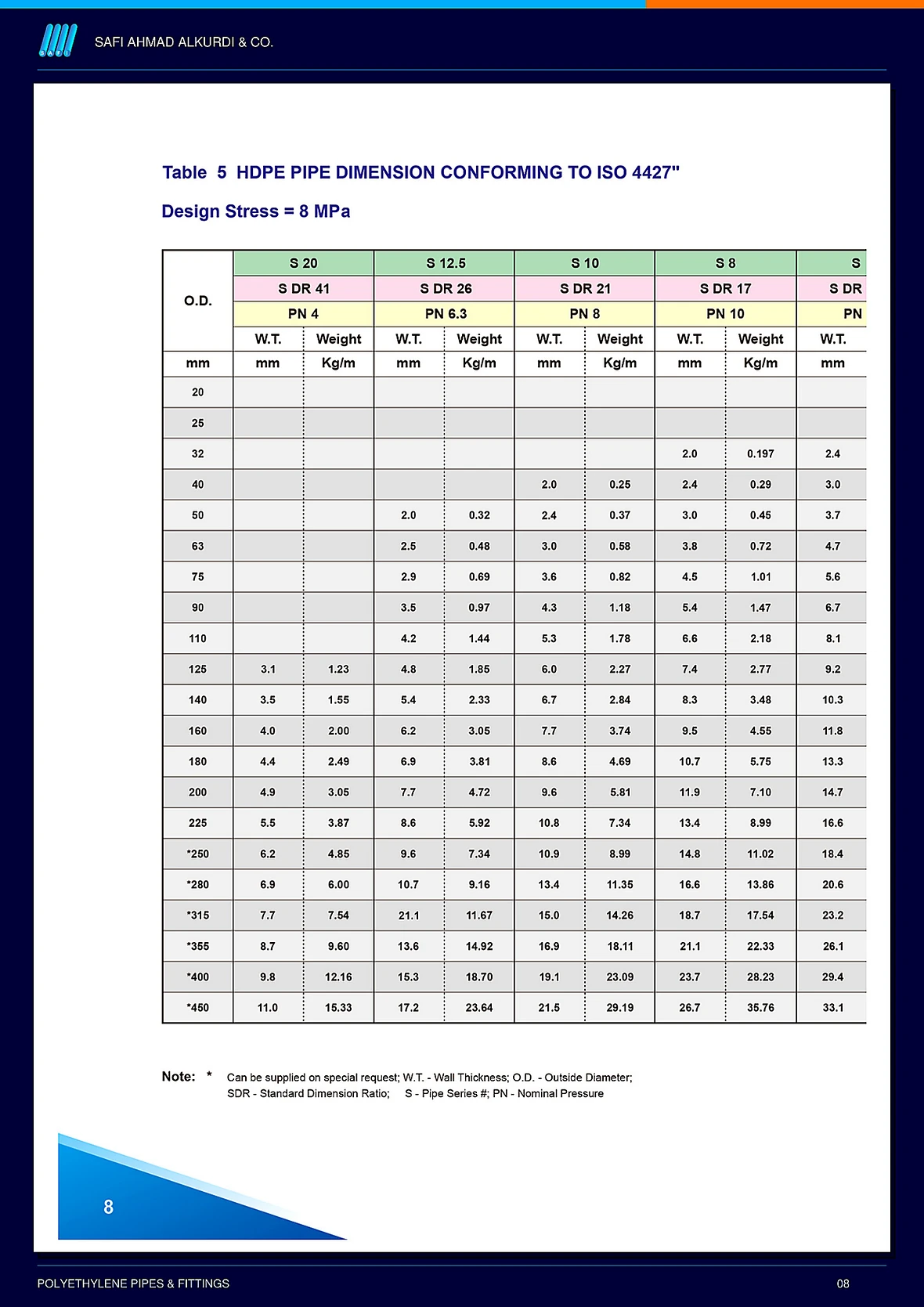

جداول الكتالوج الجديدTables from the new catalogue
